PLUTON SERIES®

Tests & Mesure

Découvrez la série PLUTON, créée par nous, pour vous.

Présentation

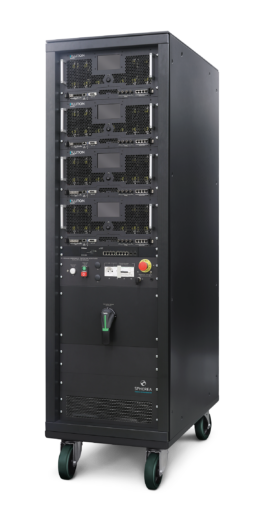

PLUTON SERIES est le fruit de 5 années de Recherche & Développement, qui lui permettent d’être la Source AC DC régénérative la plus ambitieuse du marché.

PLUTON SERIES est un émulateur de système électrique, fonctionnant avec diverses capacités de contrôle :
• Amplificateur de puissance, contrôlé en tension ou en courant
• Émulateur de batterie, de pile à combustible ou de panneau photovoltaïque
• Source/charge d’énergie entièrement régénérative

Intégrant une technologie innovante de commutation haute fréquence à plusieurs niveaux, PLUTON SERIES est idéalement conçue pour l’émulation du système électrique en temps réel. Le système de contrôle intégré permet l’exécution de modèles personnalisés à faible latence.

Cette solution peut être combinée avec des simulateurs tiers et utilisée comme amplificateur de puissance dans une application Power Hardware In the Loop (PHIL).
Elle est capable de fonctionner en mode AC ou DC.

Points clés

Mode série (jusqu’à 2) et/ou parallèle (jusqu’à 50)
Interface optique Aurora haute vitesse
Transitoire rapide < 50 μs
Transitions fluides, entièrement régénératrices
Comprend la génération de formes d’onde de DC à 5 kHz
Large bande passante 5 kHz

Domaines d’applications

Power Hardware in The Loop
Émulation et tests de batteries et de piles à combustible
Émulation de moteur électrique
Test de convertisseur de puissance DC/DC, AC/DC, AC/AC

Documentation

Caractéristiques techniques

Plage de puissance	0 – 40 kW par module jusqu’à 160 kW par cabinet systèmes jusqu’à 2 MW
Efficacité	94%
Modes de régulation	CC, CV
Mode tension montée/descente	≤ 100 μs
Mode courant montée/descente	≤ 50 μs
Tension de sortie DC max	750 V par module 1500 V (en série)
Courant de sortie DC max	200 A par module Jusqu’à 5 kA
Tension de sortie AC max	250 Vrms par module 500 Vrms (en série)
Bande passante complète	0 – 5 kHz
Petite bande passante du signal	0 – 15 kHz
